Support panneau solaire en bois : robuste et durable

Installer des panneaux photovoltaïques au sol ou sur une dépendance est une stratégie efficace pour gagner en autonomie énergétique. Si les structures en aluminium du commerce représentent un coût non négligeable, fabriquer son propre support en bois est une alternative économique, écologique et modulable. Pour réussir ce projet, il ne suffit pas d’assembler quelques tasseaux : la structure doit résister aux vents violents, supporter le poids des modules sur deux décennies et garantir une inclinaison optimale pour maximiser la production d’électricité.

Table des matières

Pourquoi choisir le bois pour porter vos panneaux photovoltaïques ?

Le bois est un matériau qui offre une excellente résistance mécanique par rapport à son poids. Contrairement à l’acier, il ne rouille pas, et il se travaille aisément avec un outillage de bricolage classique. Sur le plan thermique, le bois conduit très peu la chaleur. En été, les structures métalliques chauffent considérablement, ce qui contribue à l’élévation de la température des cellules photovoltaïques. Or, un panneau solaire perd en efficacité lorsqu’il surchauffe. Le bois aide à maintenir une ambiance plus tempérée sous les modules. Opter pour des essences locales comme le Douglas ou le Mélèze réduit également l’empreinte carbone de votre installation.

Sélection des matériaux : l’importance de la classe d’emploi

Toutes les essences de bois ne se valent pas face aux agressions extérieures. Puisque votre support sera exposé à la pluie, aux UV et parfois à l’humidité stagnante, le choix du matériau conditionne la longévité de votre installation.

Le bois traité autoclave (Classe 4) est le choix le plus courant. Le traitement chimique en profondeur permet au bois de résister à l’humidité permanente, ce qui est idéal pour les poteaux en contact avec le sol. Le Douglas ou le Mélèze (Classe 3 naturel) sont naturellement imputrescibles grâce à leur résine et conviennent parfaitement pour la structure aérienne, à condition d’éviter les pièges à eau lors de l’assemblage. Concernant la fixation, la visserie inox (A2 ou A4) est indispensable. Les vis zinguées finissent par rouiller et tacher le bois, voire par céder sous la pression du vent après quelques années.

Imaginez votre structure comme une charpente soumise à des contraintes de soulèvement importantes. Là où une toiture pèse sur les murs, un panneau solaire se comporte comme une voile de bateau. La structure doit être pensée pour porter, mais aussi pour ne pas s’envoler. Cette dualité impose des sections de bois généreuses, généralement du 45×95 mm ou du 60×80 mm pour les montants principaux.

Le plan de montage : créer une inclinaison à 30 degrés

L’objectif d’un support DIY est de placer le panneau à l’angle qui captera le maximum de rayons. En France, une inclinaison de 30° à 35° orientée plein Sud est le compromis idéal pour une production annuelle équilibrée. Pour fabriquer un support en triangle, vous devrez respecter des règles de géométrie simples.

Découpe des montants et assemblage de l’équerre

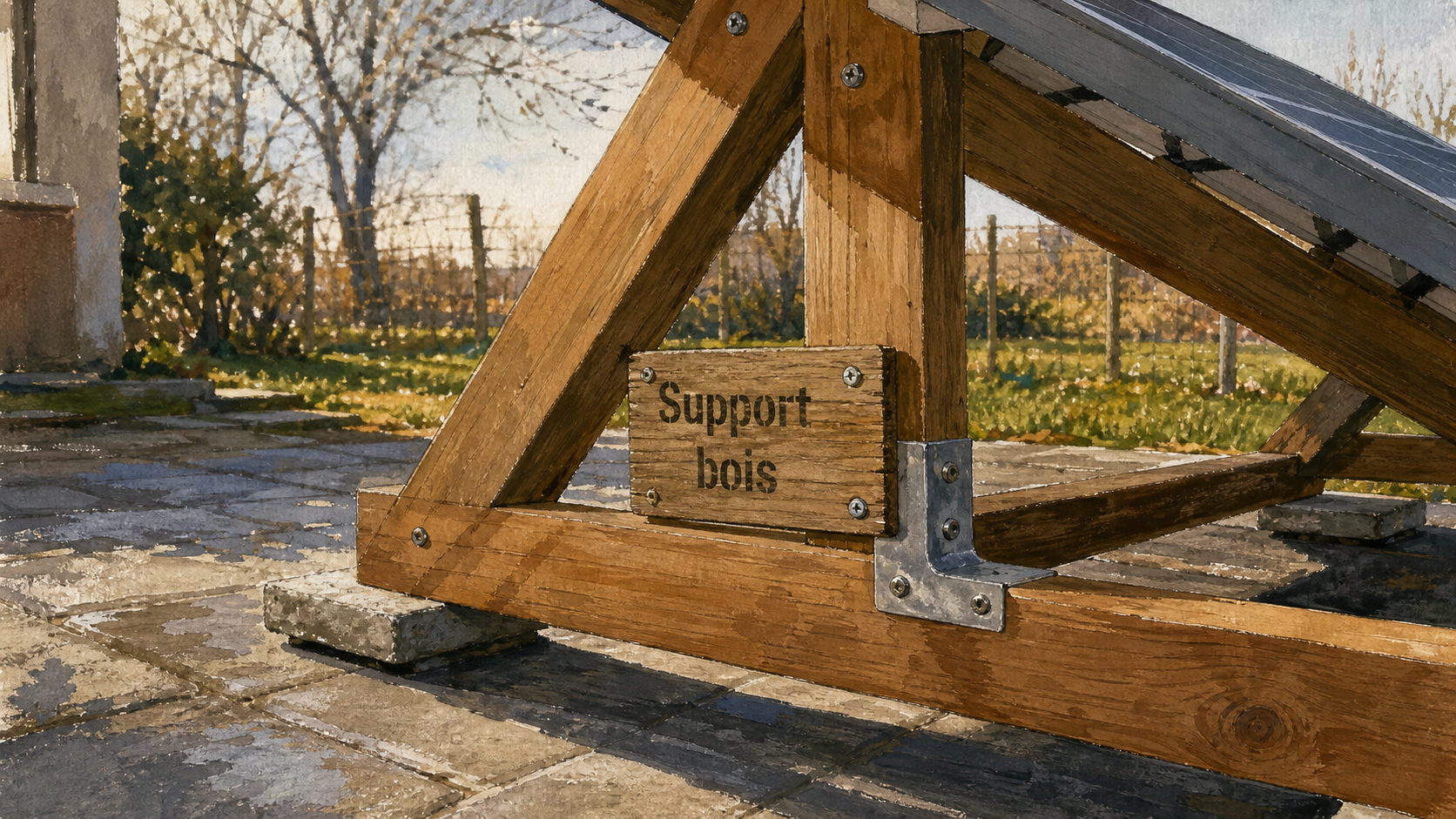

Pour un panneau standard d’environ 1,70 m de haut, votre équerre doit comporter trois éléments : la base posée au sol, le montant vertical qui donne la hauteur et l’hypoténuse qui sert de rail. Utilisez une scie à onglet pour effectuer des coupes nettes. Pour obtenir un angle de 30°, l’hypoténuse doit être environ deux fois plus longue que le montant vertical. L’assemblage doit être renforcé par des plaques de connexion en acier galvanisé ou par des boulons de charpente. Évitez le simple vissage en bout de bois, zone la plus fragile. Un pré-perçage est indispensable pour éviter que le bois ne se fende.

Stabilité et lestage : éviter l’envol du support

Un panneau solaire standard pèse environ 20 kg, mais la force exercée par une rafale de vent à 100 km/h peut représenter plusieurs centaines de kilos de poussée. Si vous installez votre support au sol, deux options s’offrent à vous. L’ancrage permanent consiste à utiliser des vis de fondation ou à sceller des platines métalliques dans des plots de béton. Le lestage mobile consiste à fixer la base en bois sur des dalles de béton ou des parpaings lourds. Comptez au minimum 60 à 80 kg de lest par panneau pour une sécurité optimale en zone dégagée.

Sécurité électrique et protection du bois

Fabriquer un support en bois ne dispense pas de respecter les normes électriques. Le cadre du panneau solaire est en aluminium ; en cas de défaut d’isolement ou de foudre, il doit être relié à la terre via un câble de cuivre vert-jaune de 6 mm² minimum. Pour protéger votre ouvrage des assauts du temps, appliquez une lasure haute protection ou un saturateur dès le montage terminé. Portez une attention particulière aux « bois de bout », les extrémités coupées, qui pompent l’humidité comme des éponges. L’application d’un produit hydrofuge sur ces zones prolongera la vie de votre support de plusieurs années.

Caractéristique	Support Bois DIY	Support Aluminium Commerce
Coût approximatif	30 € – 50 € par panneau	80 € – 150 € par panneau
Durabilité	15 à 20 ans (avec entretien)	25 ans et plus
Impact écologique	Faible (matériau renouvelable)	Élevé (extraction et transformation)
Difficulté de pose	Moyenne (nécessite de l’outillage)	Facile (kit prêt à monter)

Les erreurs classiques à éviter lors de la construction

La première erreur est de sous-estimer la ventilation. Un panneau solaire ne doit jamais être plaqué directement contre une surface pleine. L’air doit pouvoir circuler librement derrière le module pour le refroidir. Lors de la conception, laissez un espace d’au moins 10 cm entre le dos du panneau et le sol ou toute paroi.

Une autre maladresse courante concerne la rigidité latérale. Une structure en triangle est solide de profil, mais elle peut tanguer de gauche à droite. Pour contrer cela, il est impératif d’ajouter des contreventements : ce sont des traverses diagonales qui relient deux équerres entre elles. Sans ces diagonales, votre installation risque de se coucher lors d’une tempête latérale.

Enfin, pensez à la maintenance. Le bois travaille, se rétracte et se dilate selon l’humidité. Vérifiez le serrage de vos boulons et vis six mois après l’installation, puis une fois par an. Un panneau qui vibre à cause d’un jeu dans la structure finira par endommager ses cellules internes, réduisant drastiquement sa production sur le long terme.
