Le portail autoporté est une solution technique performante pour sécuriser une entrée sans subir les contraintes d’un rail au sol. Contrairement au modèle coulissant classique, il semble flotter au-dessus du passage, une prouesse rendue possible par un système de contrepoids et de guidage spécifique. Comprendre le schéma d’un portail autoporté est indispensable avant de lancer votre projet, car chaque composant assure l’équilibre et la fluidité du mouvement.
Les composants fondamentaux du système autoporté
Pour visualiser le fonctionnement d’un portail autoporté, imaginez une balance romaine. Le vantail ne repose pas sur une roue parcourant un rail, mais il est maintenu en suspension par un bloc technique situé sur le côté de l’ouverture. Ce mécanisme repose sur plusieurs éléments indissociables.
Le rail porteur et les chariots à galets

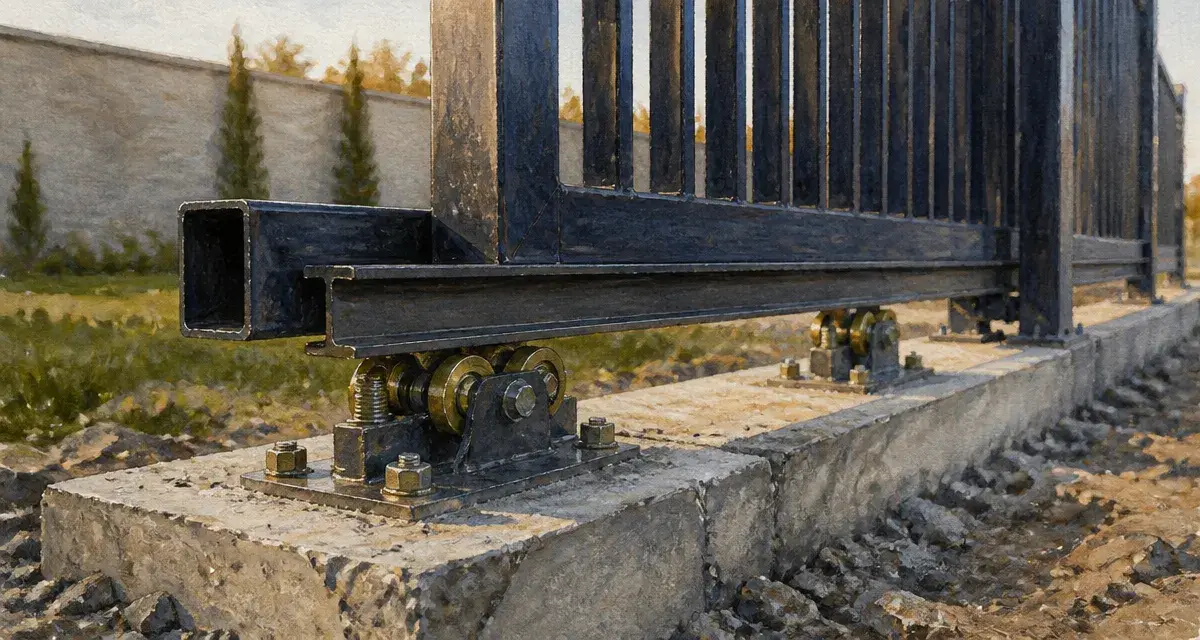

C’est le cœur du dispositif. Le rail porteur, profilé en forme de « C » inversé, est fixé sous la traverse basse du portail. À l’intérieur circulent deux chariots à galets, solidement ancrés dans un massif en béton. Ces chariots supportent tout le poids de la structure et permettent un coulissement sans frottement au sol.
Les piliers de guidage et de réception
Le schéma technique distingue deux points d’appui essentiels. Le pilier de guidage, situé du côté du refoulement, maintient le portail verticalement grâce à une olive ou un rouleau supérieur, empêchant tout basculement latéral. Le pilier de réception, placé à l’opposé, accueille le portail en fin de course. Il est équipé d’une butée basse qui soulage la structure une fois fermée, évitant une tension permanente sur les chariots.
La queue de portail ou triangle de contrepoids
Invisible quand le portail est fermé, cette extension arrière est pourtant cruciale pour la physique de l’ensemble. Pour tenir en porte-à-faux, le portail possède une section prolongée qui sert de levier mécanique. Elle assure la liaison entre les deux chariots de roulement. Plus le portail est lourd ou long, plus cette partie arrière doit être dimensionnée avec précision pour compenser le poids du vantail dans le vide. Sans cette longueur, l’équilibre serait rompu, provoquant un affaissement du nez du portail.
Le schéma technique : comprendre les forces en présence
Le fonctionnement d’un portail autoporté diffère radicalement d’un modèle battant ou coulissant standard. Ici, la tension s’exerce principalement sur le massif de fondation situé du côté du refoulement.
| Élément du schéma | Fonction principale | Point de vigilance |
|---|---|---|
| Massif béton | Ancrage des chariots | Profondeur hors-gel impérative |
| Rail en C | Guidage longitudinal | Propreté et absence de déformation |
| Galets de roulement | Support de charge | Qualité de l’acier et des roulements |
| Butée de fin de course | Stabilisation finale | Alignement millimétré avec le nez |
L’avantage majeur de ce schéma est l’absence de contact avec le sol dans la zone de passage. La neige, les graviers ou un terrain irrégulier n’entravent jamais la course du vantail. Cette configuration préserve la motorisation, qui ne force jamais contre un obstacle logé dans un rail.
Installation et préparation de la maçonnerie
L’installation d’un portail autoporté exige une rigueur particulière, notamment sur la partie maçonnerie. Contrairement au rail classique qui demande une longrine sur toute la largeur, l’autoporté concentre ses besoins sur une zone spécifique.
Le massif de fondation : la clé de la stabilité
Le bloc de béton accueillant les chariots doit être dimensionné en fonction de la longueur totale du portail, incluant la queue de contrepoids. Il doit résister aux forces d’arrachement et de compression. En règle générale, prévoyez un massif dont la longueur correspond à environ un tiers de la largeur de passage. Un ferraillage dense est indispensable pour solidariser les tiges d’ancrage des chariots au socle de béton.
Alignement et mise à niveau
Une fois le massif sec, la pose des chariots demande une précision millimétrée. Ils doivent être parfaitement alignés et de niveau. Un écart de quelques millimètres à la base peut entraîner un décalage de plusieurs centimètres à l’extrémité du portail. L’utilisation d’un niveau laser est recommandée pour garantir que le rail en C glissera sans contrainte mécanique anormale.
Pourquoi choisir la technologie autoportée ?
Le choix d’un système autoporté résout des problématiques de terrain que les autres systèmes ne peuvent gérer. Son schéma de fonctionnement offre une liberté architecturale et technique supérieure.
Adaptabilité aux terrains difficiles
Si votre entrée présente une pente transversale ou si le sol est composé de pavés anciens que vous ne souhaitez pas dénaturer, l’autoporté est la seule alternative viable. Il s’affranchit des problèmes liés aux mouvements de terrain ou aux racines d’arbres qui soulèvent un rail traditionnel avec le temps.
Fiabilité de la motorisation
La motorisation est installée sur le massif technique, à l’abri des projections d’eau. Puisque le portail ne rencontre aucun obstacle au sol, le moteur subit moins de pics d’intensité. Cette régularité prolonge la durée de vie de la carte électronique et des engrenages. En cas de coupure de courant, le débrayage manuel est souple, car la structure est parfaitement équilibrée sur ses roulements étanches.
Entretien simplifié
L’entretien d’un portail autoporté est réduit par rapport à un modèle sur rail. Il n’y a pas de gorge à balayer ni de rail à nettoyer. Les galets de roulement sont protégés à l’intérieur du rail en C, ce qui les préserve de la corrosion. Une vérification annuelle du serrage des écrous d’ancrage et un léger graissage des olives de guidage suffisent à garantir un fonctionnement silencieux.
Réglementation et précautions avant la pose
Avant de commander votre équipement, consultez le Plan Local d’Urbanisme (PLU) de votre commune. Les règles concernant la hauteur, la couleur et le retrait par rapport à la voirie varient. Une déclaration préalable de travaux (cerfa n°13404) est obligatoire pour toute installation de clôture ou de portail.
Assurez-vous également que la zone de refoulement est dégagée. Le portail autoporté étant plus long qu’un modèle coulissant classique à cause de sa queue de contrepoids, il nécessite un espace latéral plus important. Vérifiez qu’aucun compteur d’eau, de gaz ou aucune plantation ne gênera le mouvement du vantail lors de son ouverture totale.
