Vous vous demandez quelle épaisseur de plaque béton (plancher) est utilisée sur une maison Phénix, et ce que cela implique pour vos travaux ou diagnostics ? Les maisons industrialisées comme les Phénix ont des caractéristiques précises, qu’il est important de bien connaître avant de percer, modifier ou rénover. Concrètement, l’épaisseur varie généralement entre 12 et 20 cm pour une dalle de rez-de-chaussée, et entre 4 et 6 cm pour la dalle de compression d’un plancher d’étage. Ces chiffres dépendent de l’époque de construction et du système constructif employé. Dans cet article, vous trouverez les ordres de grandeur d’épaisseur, les particularités de ces dalles béton, ainsi que les points de vigilance pour rester en sécurité et conforme aux règles.
Comprendre la structure béton d’une maison Phenix
Avant de parler d’épaisseur de plaque béton, il est essentiel de replacer la maison Phénix dans son contexte constructif. Ces habitations reposent sur un principe d’ossature métallique et d’éléments préfabriqués, qui conditionne la façon dont les dalles et planchers ont été conçus. En connaissant ce cadre, vous pourrez mieux interpréter ce que vous voyez sur place et ce que disent les plans.

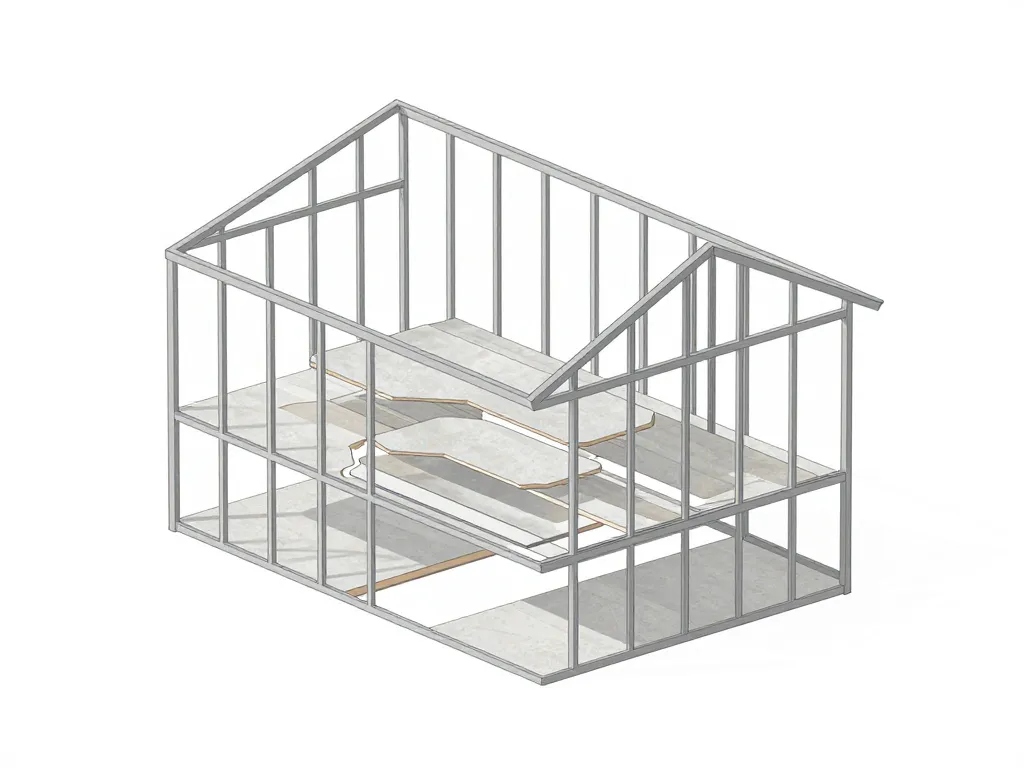

Comment est composée une maison Phenix sur le plan structurel béton
Le principe de base repose sur une ossature en acier, complétée par des éléments de plancher béton préfabriqués ou coulés selon les périodes. Les charges verticales sont principalement reprises par la structure métallique, ce qui influence l’épaisseur et le rôle des dalles. Contrairement aux maisons traditionnelles en maçonnerie, où les murs portent les planchers, ici c’est la trame métallique qui fait office de squelette.
Les maisons construites dans les années 1970-1980 utilisaient majoritairement des systèmes de poutrelles-hourdis avec dalle de compression coulée sur place. Les modèles plus récents intègrent parfois des planchers collaborants acier-béton ou des prédalles, plus rapides à mettre en œuvre. Cette évolution technique explique pourquoi l’épaisseur de la plaque béton varie d’une maison Phénix à l’autre.
Différences entre dalle béton, plancher haut et simples plaques de sol
On confond souvent dalle de compression, plancher d’étage et chape de finition, alors que chacun a une fonction et une épaisseur propres. Dans une maison Phénix, la « plaque béton » évoquée peut désigner :
- La dalle de rez-de-chaussée : dalle pleine coulée sur hérisson ou vide sanitaire
- Le plancher d’étage : système poutrelles + entrevous + dalle de compression
- La chape de ravoirage : couche de finition non structurelle de 3 à 6 cm
Identifier la bonne couche structurelle est la première étape pour parler d’épaisseur de façon pertinente. Par exemple, si vous mesurez 18 cm au total, cela peut correspondre à 4 cm de dalle structurelle, 12 cm d’entrevous et 2 cm de chape.
Pourquoi l’épaisseur du plancher béton varie selon l’époque et le modèle
Au fil des décennies, les systèmes de planchers utilisés par Phénix ont évolué pour suivre les normes et optimiser les coûts. Les maisons des années 1960-1970 présentent souvent des dalles pleines plus épaisses (15 à 20 cm au rez-de-chaussée), tandis que les constructions des années 1990-2000 privilégient des systèmes plus légers avec des dalles de compression de 5 cm.
Les modèles comme le Phénix Évolution ou les versions contemporaines peuvent intégrer des solutions d’isolation intégrée qui modifient l’épaisseur totale perçue. Chaque génération de produit implique une plage d’épaisseur légèrement différente pour une même fonction, d’où l’importance de dater précisément votre construction.
Épaisseur typique des plaques béton sur une maison Phenix
Entrons dans le concret : quelle épaisseur de « plaque béton » pouvez-vous raisonnablement attendre sur une maison Phénix, au rez-de-chaussée ou à l’étage ? Les constructeurs et bureaux d’études travaillent par fourchettes d’épaisseurs, liées aux surcharges d’exploitation et aux normes en vigueur à la date de construction. Voici les valeurs les plus fréquentes, ainsi que les marges d’incertitude à garder en tête avant toute intervention.
Quelle épaisseur de dalle béton attendre pour un plancher rez-de-chaussée
Sur le rez-de-chaussée, on rencontre généralement une dalle béton armé de 12 à 20 cm d’épaisseur, selon la nature du sol et l’époque. Dans une maison Phénix, cette dalle peut être associée à un hérisson ventilé ou à un plancher porté sur vide sanitaire, ce qui modifie sa fonction structurelle.
| Période de construction | Épaisseur dalle RDC | Type de système |
|---|---|---|
| 1960-1975 | 15-20 cm | Dalle pleine sur hérisson |
| 1975-1990 | 12-15 cm | Dalle armée ou poutrelles |
| 1990-2010 | 12-14 cm | Plancher hourdis + isolation |
Les couches complémentaires (chape, isolant sous carrelage) viennent encore épaissir l’ensemble de 3 à 5 cm, sans pour autant augmenter la résistance mécanique de la dalle principale. Si vous installez un chauffage au sol, comptez 2 à 3 cm supplémentaires.
Épaisseur courante d’un plancher béton d’étage dans une maison Phenix
Pour un plancher d’étage, l’épaisseur de la dalle de compression sur poutrelles ou éléments préfabriqués se situe souvent autour de 4 à 6 cm. Cette fine couche de béton armé assure la répartition des charges et la continuité structurelle entre les poutrelles.
En ajoutant les entrevous (polystyrène, terre cuite ou béton) de 12 à 16 cm, puis la chape et le revêtement, l’épaisseur totale perçue peut atteindre 20 à 25 cm. Mais la partie vraiment structurante reste cette dalle de compression dimensionnée pour reprendre les charges de l’étage, qui dépasse rarement 5 cm dans les constructions Phénix standards.

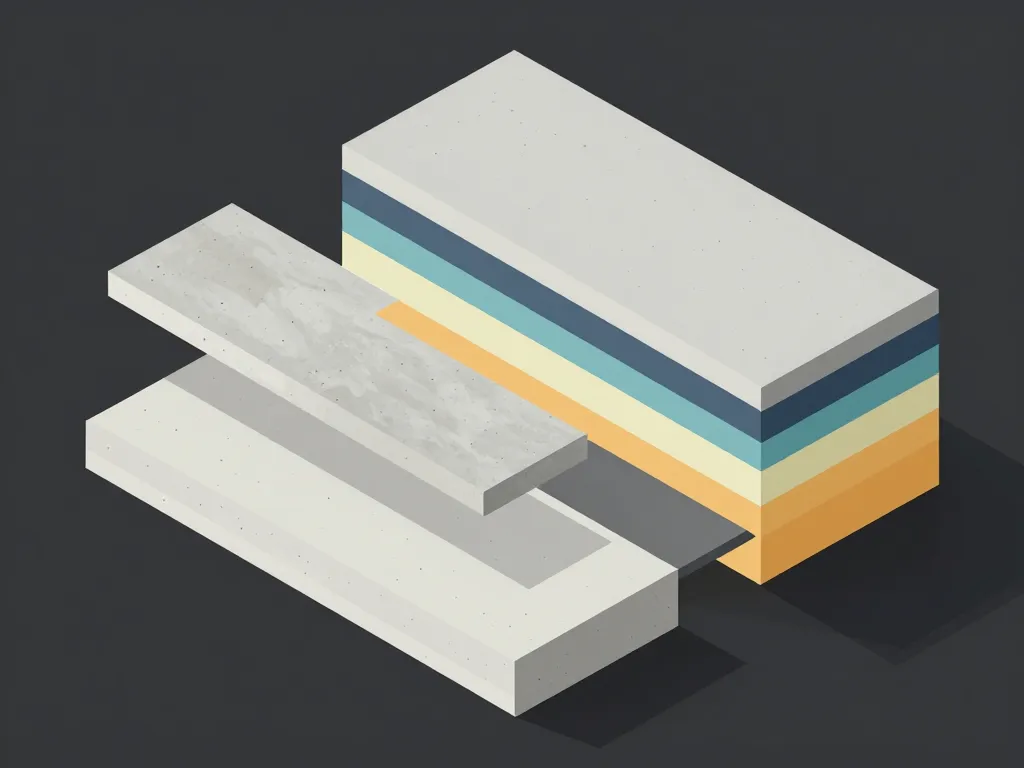

Différencier dalle porteuse, chape de ravoirage et revêtement de sol
Il est fréquent qu’un diagnostic rapide surestime l’épaisseur de la plaque béton en intégrant la chape ou le carrelage. Voici comment distinguer les différentes couches :
- Dalle porteuse : béton armé structurel de 4 à 20 cm selon la fonction
- Chape de ravoirage : mortier de finition de 3 à 6 cm pour niveler
- Revêtement : carrelage, parquet ou autre de 1 à 2 cm
Pour vos calculs ou perçages, seule l’épaisseur de la dalle porteuse béton armé de la maison Phénix est réellement déterminante. La chape ne participe pas à la résistance structurelle et peut être reprise localement sans danger pour la stabilité.
Vérifier l’épaisseur réelle du béton sur votre maison Phenix
Les chiffres types donnent une bonne base, mais chaque maison Phénix peut présenter des spécificités liées au terrain, aux travaux réalisés ou aux versions de catalogue. Pour intervenir en toute sécurité, il est utile de savoir comment vérifier l’épaisseur exacte du plancher béton chez vous. Plusieurs méthodes simples, plus ou moins invasives, permettent d’y voir clair sans tout casser.
Comment mesurer l’épaisseur d’une dalle ou plaque béton sans tout démolir
La première approche consiste à exploiter les plans d’origine, souvent disponibles auprès de Phénix ou dans les archives du permis de construire en mairie. Ces documents mentionnent généralement le système de plancher employé et les épaisseurs types. Si vous avez acheté la maison d’occasion, le notaire ou l’ancien propriétaire peuvent disposer de ces éléments.
En complément, des repérages ponctuels permettent de mesurer localement l’épaisseur du béton : passage de gaines techniques, regards de plomberie, trémies d’escalier ou trappes d’accès. Un simple mètre ou pied à coulisse suffit pour mesurer l’épaisseur visible sur ces zones dégagées.
Pour des travaux importants, un diagnostic par carottage (prélèvement d’un cylindre de béton) ou radar de structure peut être réalisé par un professionnel. Cette technique non destructive localise les armatures et mesure précisément les épaisseurs, utile avant de créer une ouverture ou d’ajouter une charge importante.
Signes visuels et indices pour estimer un plancher béton maison Phenix
La hauteur entre plafonds et planchers, l’épaisseur des trémies d’escalier ou des gaines techniques donnent des indications indirectes sur la composition du plancher. Par exemple, si vous constatez 25 cm d’épaisseur totale visible au niveau d’un passage de gaine, il s’agit probablement de 5 cm de dalle + 12 cm d’entrevous + 4 cm de chape + 2 cm de carrelage.
Les différences de niveau entre pièces, ou la présence de marches pour accéder aux extensions, trahissent parfois des rehausses de chape ou des systèmes de plancher différents. Une maison Phénix agrandie ou rénovée peut présenter des épaisseurs variables d’une zone à l’autre.
En recoupant ces indices avec la date de construction et le modèle (Phénix Alliance, Évolution, Contemporain), vous pouvez affiner votre estimation avant de faire intervenir un artisan pour des travaux précis.
Quand faire appel à un bureau d’études ou à Phénix pour confirmation
En cas de projet lourd (ouverture dans le plancher, changement de destination, installation d’équipements lourds comme un spa), une simple estimation approximative ne suffit plus. Un bureau d’études structure ou un ingénieur peut valider l’épaisseur utile, l’armature et la capacité portante du plancher.
Pour certaines maisons, le constructeur Phénix ou ses successeurs (groupe Geoxia) disposent encore de fiches techniques détaillées utiles à ces vérifications. Contactez le service après-vente ou les archives techniques en précisant l’année de construction et l’adresse du bien.
Cette démarche est particulièrement recommandée pour les maisons construites avant 1980, dont les plans ont parfois disparu, ou pour les modèles atypiques qui sortent des standards habituels.
Travaux sur une plaque béton de maison Phenix : précautions essentielles
Connaître l’épaisseur de la plaque béton est surtout utile pour préparer vos travaux : percer, poser un escalier, ajouter une cloison ou isoler. Les maisons Phénix obéissent à des règles spécifiques, notamment en raison de leur ossature métallique et de leur conception industrialisée. Une approche prudente vous permettra de sécuriser vos interventions et de préserver la structure d’origine.
Percer ou saigner dans la dalle béton d’une maison Phenix en sécurité
Chaque perçage doit tenir compte à la fois de l’épaisseur du béton et de la position des aciers d’armature, pour éviter toute atteinte à la résistance. Sur un plancher d’étage Phénix avec 4 à 5 cm de dalle de compression, percer trop profondément ou multiplier les saignées peut sectionner les armatures et fragiliser localement le plancher.
Pour les passages de gaines ou de tuyaux, privilégiez les zones entre poutrelles identifiées sur les plans. Utilisez un détecteur de métaux ou un radar de structure pour localiser les armatures avant de percer. Limitez le diamètre des perçages à 40 mm maximum sans étude préalable, et espacez-les d’au moins 30 cm.
En cas de doute, une étude localisée ou l’avis d’un professionnel habitué aux maisons métalliques est vivement recommandé. Ne créez jamais une trémie ou une ouverture de grande dimension sans calcul structurel validé.
Ajouter des charges : quelles limites pour une dalle maison Phenix
L’épaisseur de la plaque béton ne garantit pas à elle seule une capacité illimitée en termes de charges permanentes. Les calculs initiaux prennent en compte un usage résidentiel classique, soit une surcharge d’exploitation de 150 kg/m² selon les normes DTU en vigueur à l’époque.
L’ajout d’un spa (300 à 500 kg/m² en charge), d’une cloison lourde en briques pleines, d’une bibliothèque monumentale ou d’un aquarium peut poser problème. Avant de surcharger un plancher, faites contrôler la capacité portante par un spécialiste, surtout dans les anciens modèles construits avant 1980.
Pour un plancher d’étage, vérifiez également la portée entre appuis métalliques. Plus la portée est grande, moins le plancher tolère les surcharges ponctuelles importantes. Un renforcement par profilés métalliques ou micropieux peut être nécessaire dans certains cas.
Rénover, isoler et reprendre une dalle béton Phenix sans la fragiliser
Les projets d’isolation par le sol, de plancher chauffant ou de mise à niveau nécessitent de respecter la dalle porteuse existante. Il est souvent possible de travailler en surépaisseur (chape mince isolée, panneaux techniques) plutôt que d’entamer la dalle béton elle-même.
Pour une isolation thermique du rez-de-chaussée, posez des panneaux isolants rigides (polystyrène extrudé, polyuréthane) directement sur la dalle existante, puis coulez une chape de 4 à 5 cm. Cette solution préserve l’intégrité structurelle tout en améliorant les performances énergétiques.
Une rénovation bien pensée améliore le confort sans remettre en cause la stabilité globale de la maison Phénix. Évitez de fraiser ou de raboter la dalle porteuse pour gagner quelques centimètres de hauteur sous plafond : les conséquences structurelles pourraient être graves, et les économies dérisoires face au coût d’un sinistre.
En résumé, l’épaisseur de la plaque béton d’une maison Phénix varie selon l’emplacement et l’époque : 12 à 20 cm pour le rez-de-chaussée, 4 à 6 cm pour la dalle de compression d’étage. Avant tout projet, vérifiez les plans d’origine, mesurez localement et sollicitez un professionnel pour les interventions structurelles. Respecter ces précautions garantit la sécurité et la pérennité de votre maison industrialisée.
