Barrette de terre : la section du câble ne suffit pas pour choisir

22 octobre 2026 Joséphine Blanchard-Fayolle 7 min de lecture

Une barrette de terre relie l’installation électrique à la prise de terre et permet d’interrompre temporairement cette liaison lors de certains contrôles. Avant l’achat, vérifiez la section des conducteurs acceptés, le système de raccordement et les conditions de fixation. Le modèle doit aussi rester accessible et fermé en fonctionnement normal.

Table des matières

Identifier la bonne pièce avant de comparer les modèles

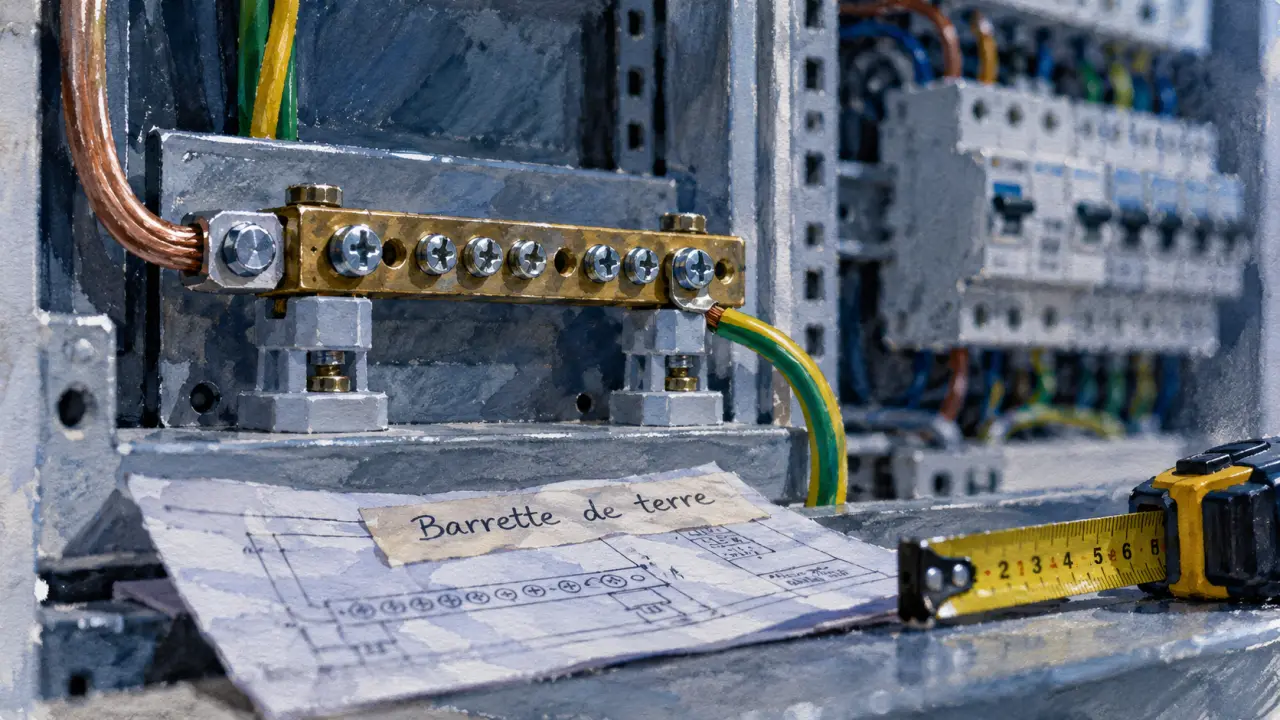

La barrette de terre est un point de raccordement démontable situé sur la liaison entre l’installation et la prise de terre. Cette dernière peut notamment être constituée d’un piquet. La barrette ne remplace ni le piquet ni le conducteur de terre : elle assure la liaison électrique et offre un point de séparation pour les opérations de contrôle.

On la reconnaît généralement à sa partie conductrice et à ses bornes de serrage. Selon le modèle, elle comporte un support isolant, une platine de fixation ou une liaison amovible. Son apparence ne suffit pas à confirmer sa fonction. La désignation et la notice du fabricant permettent de vérifier le type de raccordement et l’usage prévu.

Barrette de terre et barrette de coupure : des appellations à vérifier

Les expressions barrette de coupure de terre et barrette de sectionnement de terre indiquent que la liaison peut être ouverte pour un contrôle. L’intitulé « barrette de terre » est parfois moins précis dans un catalogue. Avant de commander, vérifiez donc que le produit permet le sectionnement recherché et qu’il ne s’agit pas simplement d’un bornier de répartition des conducteurs de protection.

Le bornier de terre du tableau regroupe les conducteurs de protection des circuits. La barrette de coupure répond à un autre besoin : elle permet de séparer l’installation de la prise de terre pour effectuer une mesure. Ces deux éléments participent à la protection électrique, mais ils ne sont pas interchangeables. En cas de doute sur la désignation d’un produit, consultez sa fiche technique plutôt que de vous fier uniquement à son nom commercial.

Comparer les sections admissibles et le montage

La section en mm² est le premier critère de compatibilité. Elle désigne la section du conducteur, et non le diamètre extérieur du câble avec son isolant. Vérifiez les caractéristiques de chaque borne ainsi que les types de conducteurs autorisés, notamment leur nature et leur constitution rigide ou souple. La capacité annoncée doit correspondre au conducteur réellement présent dans l’installation.

NF C 15-100 : la référence des installations électriques basse tension · Découvrez les évolutions de la série NF C 15-100, désormais applicable aux installations neuves ainsi qu’aux extensions et modifications.

Une référence proposée chez Rexel indique une section de 35 mm², tandis que certaines versions annoncent une capacité allant jusqu’à 45 mm². Ces valeurs concernent des produits précis. Elles ne définissent pas la capacité de toutes les barrettes et ne constituent pas une recommandation pour dimensionner le conducteur de votre installation. Comparez la référence exacte et les indications données par son fabricant.

Critère	Vérification avant achat	Intérêt pratique
Section admissible	Plage acceptée à chaque borne et types de conducteurs compatibles	Obtenir un raccordement adapté, sans devoir modifier le câble pour le faire entrer
Fonction de coupure	Présence d’une liaison démontable ou ouvrable selon la notice	Permettre le sectionnement nécessaire au contrôle
Support isolant	Composition et configuration du support	Prévoir un montage conforme aux instructions du fabricant
Platine de fixation	Présence, dimensions et mode de fixation	Anticiper l’encombrement et les accessoires nécessaires
Conditions d’utilisation	Environnement autorisé et éventuelle protection complémentaire	Choisir un produit adapté à son emplacement

Une version peut, par exemple, être décrite comme équipée d’un isolant plastique sans platine. Cette mention ne signifie pas qu’elle peut être fixée sur n’importe quel support sans accessoire supplémentaire. Vérifiez le contenu livré, les éléments requis et les instructions de montage. Une photographie commerciale ne permet pas toujours de distinguer les pièces incluses de celles qui servent uniquement à illustrer le produit.

Prévoir un emplacement accessible et un raccordement sans contrainte

La barrette peut être installée dans la Gaine Technique de Logement (GTL) ou près de la prise de terre, selon la configuration retenue. L’emplacement doit permettre à un professionnel d’identifier la barrette, d’examiner les raccordements et d’effectuer les contrôles sans démonter un aménagement permanent. Vérifiez aussi que l’accès à la liaison amovible reste possible une fois l’installation en place.

Accessible ne signifie pas exposée aux chocs, à l’humidité ou aux manipulations involontaires. L’environnement doit convenir au matériel choisi. Dans une cave, un garage ou un local technique, tenez compte des conditions réelles d’utilisation plutôt que de retenir uniquement le modèle le moins encombrant. La fiche du produit doit préciser les conditions dans lesquelles il peut être installé.

Le conducteur ne doit pas tirer sur les bornes, comme une corde dont le nœud serait soumis à une tension constante. Les bornes ne doivent pas retenir un câble qui tire sur elles. Prévoyez un cheminement laissant la place nécessaire au raccordement et au démontage de la liaison, sans traction ni courbure forcée. Cette précaution facilite les contrôles ultérieurs : le professionnel peut intervenir sans devoir déplacer toute la liaison de terre.

En rénovation, repérer l’emplacement existant et relever les caractéristiques du montage aide à préparer un remplacement. Cela ne garantit pas pour autant la conformité de l’installation ancienne. Si vous avez un doute sur le cheminement, l’état des conducteurs ou le support, faites vérifier l’ensemble par un électricien avant de choisir une référence.

Comprendre le contrôle sans ouvrir soi-même la liaison

Lorsque la méthode de mesure l’exige, la fonction de coupure permet de déconnecter l’installation de la prise de terre pour mesurer sa résistance. Cette séparation aide à éviter que d’autres chemins conducteurs ne perturbent l’interprétation du résultat. Elle s’inscrit dans une procédure de contrôle qui nécessite un appareil adapté et des précautions de sécurité.

La barrette doit rester fermée en service normal. Son ouverture interrompt la liaison de protection concernée. Elle n’est donc ni un interrupteur d’usage courant ni un moyen de résoudre un déclenchement électrique. Ne la déconnectez pas pour faire un essai improvisé, même brièvement.

Le contrôle de la prise de terre et la vérification de la continuité des conducteurs de protection sont complémentaires. Une mesure de résistance ne démontre pas à elle seule que chaque circuit est correctement relié à la terre. À l’inverse, une barrette neuve ne corrige ni une prise de terre défaillante ni un conducteur interrompu. Ces vérifications portent sur des éléments différents de l’installation.

Confiez l’ouverture, la mesure et la remise en état à un professionnel compétent. Après son intervention, il doit notamment s’assurer que la liaison est rétablie et que les bornes sont correctement serrées. Une trace de corrosion, un support détérioré ou un raccordement desserré justifient aussi un examen avant toute remise en service.

Acheter la bonne référence plutôt qu’un simple intitulé

Pour comparer les offres, partez d’une référence fabricant et de sa fiche technique. Deux produits portant le même nom peuvent accepter des sections différentes, présenter des montages distincts ou être livrés avec des accessoires différents. La marque, à elle seule, ne confirme pas la compatibilité avec votre installation. Vérifiez notamment que les caractéristiques de la borne correspondent au conducteur à raccorder.

Le catalogue Tecnomat/Bricoman mentionne 65 offres autour de cette recherche. Ce chiffre ne signifie pas que toutes les offres concernent le même équipement ni qu’elles sont disponibles dans chaque magasin. Vérifiez le stock, le prix et les éventuelles promotions pour la référence exacte, ainsi que les conditions liées au point de retrait ou au mode de livraison choisi.

Avant de valider votre achat, rassemblez les informations utiles : la section et le type des conducteurs à raccorder, la présence effective d’une fonction de coupure, les dimensions et le mode de fixation, ainsi que le contenu livré. Confirmez aussi la compatibilité avec l’environnement de pose, la disponibilité réelle et le coût total, accessoires compris.

Si une caractéristique manque, demandez confirmation au distributeur ou à l’électricien chargé du montage. Le bon choix dépend de la compatibilité du conducteur, du montage prévu et de l’accès au contrôle, pas seulement du prix ou de la capacité maximale annoncée.
