En plomberie, peu de situations sont aussi frustrantes que de revenir d’un magasin de bricolage avec un raccord incompatible. Le standard 12/17, souvent désigné par son équivalent anglo-saxon 3/8 de pouce, est omniprésent sous les éviers et derrière les robinets de WC. Pourtant, à l’œil nu, il est facile de le confondre avec ses voisins. Comprendre la nomenclature et maîtriser les techniques de mesure est indispensable pour réussir vos installations sans perte de temps.
Comprendre la nomenclature : que signifie 12/17 ?
L’appellation 12/17 n’est pas arbitraire. Elle désigne des dimensions physiques précises exprimées en millimètres. En plomberie française, cette double notation indique les diamètres intérieur et extérieur d’un filetage.
Le chiffre 12 correspond au diamètre intérieur nominal du raccord, soit le passage utile pour l’eau. Le chiffre 17 représente le diamètre extérieur du filetage mâle, mesuré au sommet des filets. Si votre mesure affiche environ 17 mm, vous êtes bien en présence d’un 12/17. Ce format, équivalent au standard 3/8″, est privilégié pour les raccordements terminaux comme les vannes d’arrêt de chasse d’eau, les flexibles de mitigeurs ou certains petits chauffe-eau. Sa compacité convient parfaitement aux espaces restreints où un débit modéré suffit.

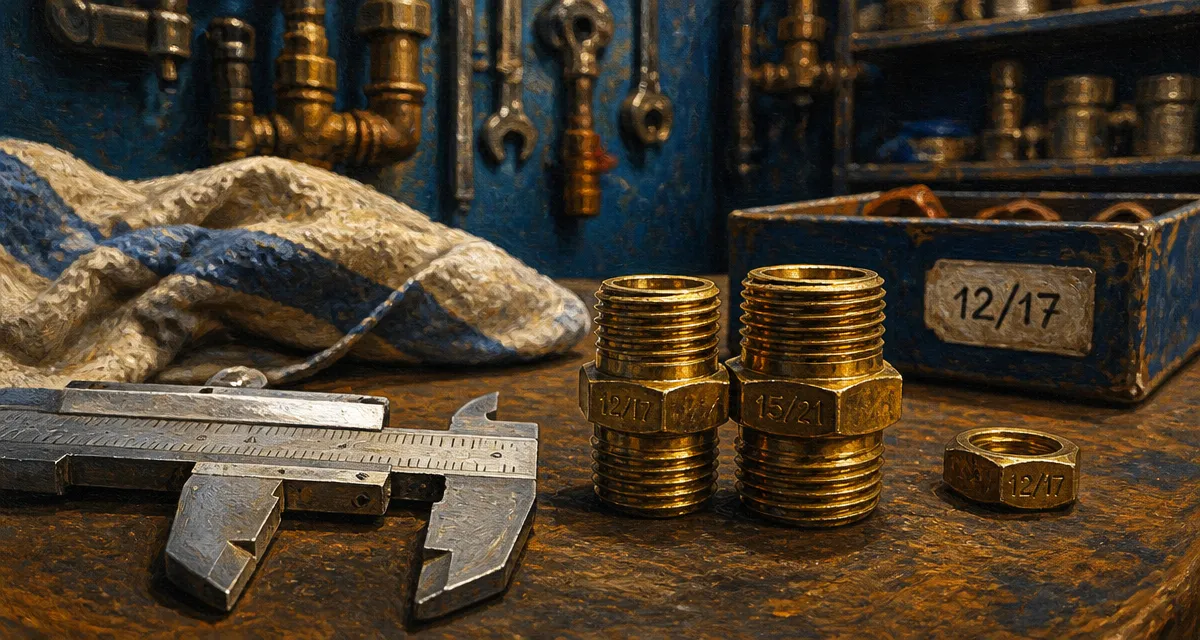

Comment identifier un raccord 12/17 sans erreur ?
L’estimation visuelle est souvent trompeuse. La précision requise pour valider la compatibilité d’une pièce de rechange impose l’usage d’outils adaptés.
La fiabilité du pied à coulisse
Le pied à coulisse est l’instrument de référence. Pour un raccord mâle, placez les becs sur la partie filetée la plus large : la mesure doit se situer entre 16,5 mm et 17,2 mm. Pour un raccord femelle, comme l’écrou d’un flexible, mesurez le diamètre intérieur de l’entrée. Il doit avoisiner les 15 mm, car les filets occupent une partie de l’espace interne.
La méthode du raccord étalon
Si vous ne possédez pas d’instrument de précision, utilisez un raccord dont la taille est connue comme matrice de comparaison. En tentant de visser votre nouvelle pièce sur ce gabarit, vous obtenez une réponse immédiate. Cette approche par comparaison directe élimine les erreurs d’interprétation liées à l’épaisseur des parois ou à la forme du laiton, qui peuvent induire en erreur lors d’une inspection rapide sous un évier mal éclairé.
Le test de la pièce de monnaie
Une pièce de 2 centimes d’euro mesure 18,75 mm de diamètre. Si le filetage de votre raccord est sensiblement plus petit que cette pièce, il s’agit probablement d’un 12/17. S’il est plus large, vous êtes face à un standard supérieur, comme le 15/21.

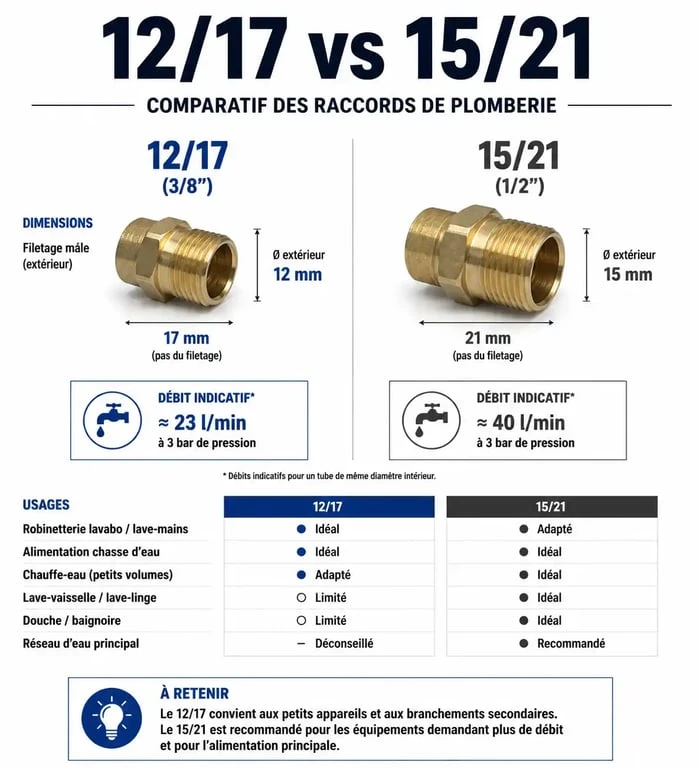

12/17 vs 15/21 : le duel des standards
La confusion entre le 12/17 et le 15/21, ou 1/2 pouce, est fréquente. Bien qu’ils se ressemblent, ils ne sont pas interchangeables. Utiliser un raccord 12/17 à la place d’un 15/21 crée un goulot d’étranglement qui réduit la pression et le débit. À l’inverse, forcer un raccord 15/21 sur un filetage 12/17 détruit les filets du support, ce qui impose souvent le remplacement complet de la pièce, comme un mécanisme de chasse d’eau.
Voici les différences clés pour les distinguer :
Le 12/17, ou 3/8″, affiche un diamètre extérieur mâle d’environ 17 mm et s’utilise principalement pour les WC, les flexibles de robinets et les petits chauffe-eau. Le 15/21, ou 1/2″, présente un diamètre extérieur mâle d’environ 21 mm et se destine aux sorties de douche, aux robinets de jardin et aux machines à laver.
Les types de raccords disponibles en 12/17
Une fois la taille validée, le choix de la technologie dépend de votre tuyauterie : cuivre, PER ou multicouche.
Le raccord biconique, ou raccord à olive, est le plus accessible car il ne nécessite aucune soudure. Il se compose d’un corps en laiton, d’un écrou et d’une bague. En serrant l’écrou, l’olive se comprime sur le tube en cuivre, assurant une étanchéité par déformation mécanique. C’est une solution rapide pour ajouter une dérivation ou remplacer une vanne.
Le raccord à collet battu est une option plus traditionnelle et robuste. Il demande de former une collerette à l’extrémité du tube en cuivre. Un écrou libre en 12/17 plaque ensuite le tube contre le raccord, avec un joint plat en fibre ou en caoutchouc. Ce montage exige un outillage spécifique, comme une matrice à collet battu et une toupie.
Pour passer d’une dimension à une autre, utilisez des adaptateurs et réductions. Les mamelons de réduction transforment un mâle 15/21 en 12/17, tandis que les manchons assurent l’inverse pour les parties femelles. Privilégiez toujours le laiton de haute qualité pour limiter les risques de corrosion galvanique, particulièrement si vous mélangez différents métaux.
Conseils de pose et erreurs à éviter
La petite taille du filetage 12/17 le rend sensible aux excès de serrage. Un effort trop vigoureux peut fendre l’écrou ou écraser inutilement le joint, provoquant une fuite.
Pour le choix du joint, utilisez un modèle adapté à la portée plate, souvent appelé joint 3/8. Le caoutchouc convient à l’eau froide, tandis que la fibre vulcanisée est recommandée pour l’eau chaude. Si le raccord ne possède pas de portée plate, utilisez du ruban PTFE ou de la filasse avec de la pâte à joint. Enroulez toujours le ruban dans le sens du filetage pour éviter qu’il ne se débobine lors du vissage.
Commencez toujours le vissage à la main. Vous devez pouvoir effectuer au moins deux ou trois tours complets sans résistance. Si vous sentez un point dur, le raccord est probablement de travers : ne forcez jamais à la clé. Enfin, gardez à l’esprit que la plomberie réagit aux variations de température. Un contrôle visuel 24 heures après l’intervention permet de s’assurer de la parfaite étanchéité de votre réparation.
